产品介绍
一. 用途

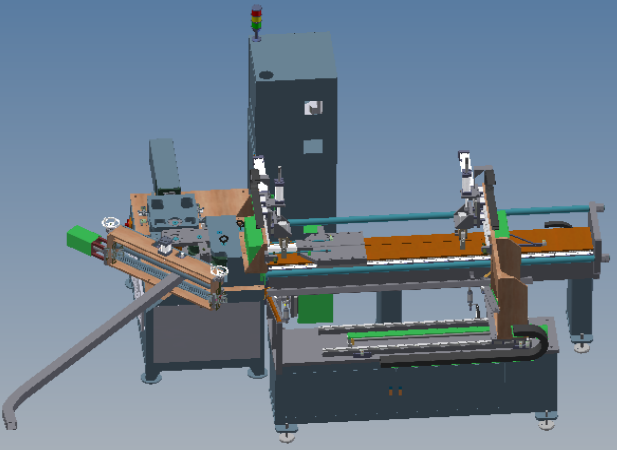

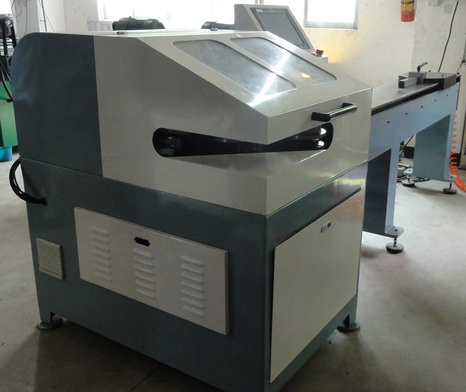

本机是汽车矩形管加工专用设备,适用于轮毂弧杆、侧窗立柱、仓门立柱等二维弧杆件,采用自动上下料,多工位工作,加工工序为矩形管滚弧的自动上下料,加工长度可调能适应多种工件。定位可靠调节方便,采用工控机控制,人机界面操作,使用和维护简单方便。是一款高效的矩形管加工自动化设备。
二.主要参数
总功率 | 7.5Kw |
重量 |
1200 Kg |
产能 |
20S/件(含自动上料) |
外形尺寸(长×宽×高) |
(3100×1800×1700)mm |
机器加工范围 |
长550-1500mm 截面尺寸:30-60mm |
三.结构及零部件

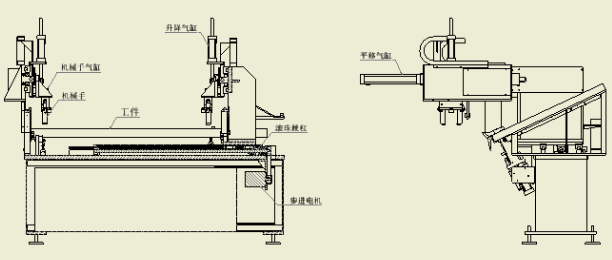

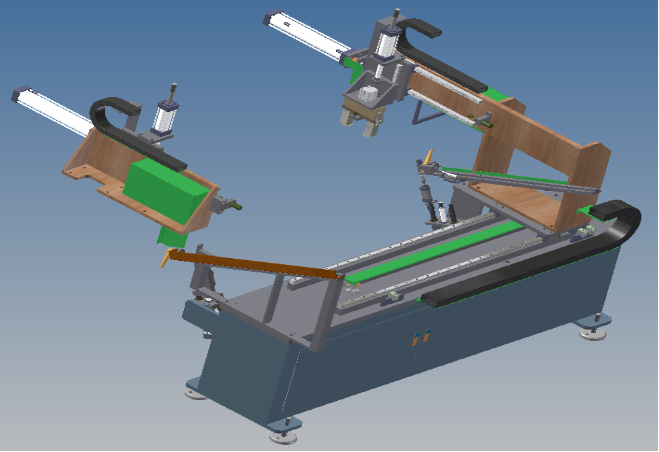

1. 自动上料部分:两个机械手均用气缸控制,机械手可抓紧和松开工件,通过气缸控制机械位置,平移,升降;机械手下降的位置根据工件尺寸变化,可通过调节气缸来控制;右边部件可通过电机控制移动,来适应工件长度的变化。

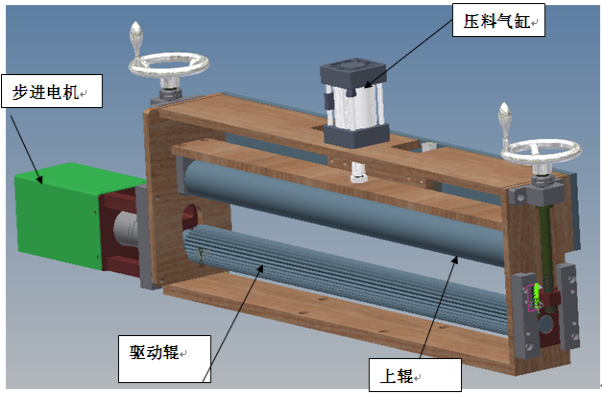

2.自动下料部件:滚弧完成后,压料气缸伸出,上辊下行压住工件,步进电机旋转,驱动辊转动将工件拉出。
