产品介绍

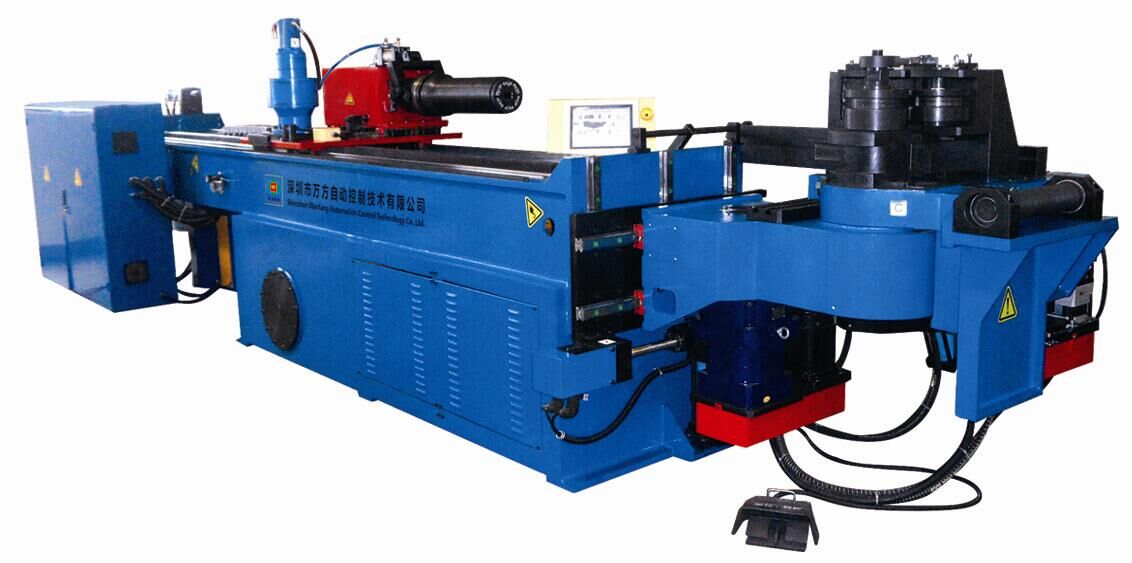

三维数控弯管机用于多弧度矩形钢管构件,通过更换模具、芯头、夹爪可以弯制不同截面尺寸的异形钢管。主要结构安装在机头上,动力是装在行走小车上的伺服电机,工作时由夹紧油缸夹持机构夹住材料,伺服电机推进进行弯曲成形。成形时装在导向轮座上的导向轮紧靠住弯曲材料对弯曲材料做导向,装在弯臂上的弯曲轮根据管形的需要,沿中心轮转动适当的角度。在伺服电机的驱动下,弯曲材料被匀速的推出,弯曲材料在中心轮、弯曲轮和导轮三轮的作用之下,发生一定量的弯曲,从而形成需要的圆弧。
在平面弧杆成形的基础上,在其左边加了一组垂直方向的弯曲成形轮。与平面成形一样,三维成形时导向轮也保持不动,顶弯轮在伺服电机、直线导轨、滚珠丝杆等动力牵引机构的驱动下,根据成形形状的需要,上升一定的高度,对已经成形的平面弧杆进行另一个方向上的弯曲成形。
产品参数
最大弯管规格 |
100x60x5 |
|
最小弯管规格 |
20×20 |
|
最大弯管角度 |
190° |
|
机器重复精度 |
弯管角度C轴 |
±0.1° |
送料长度Y轴 |
±0.1mm |
|
弯曲半径调整X轴 |
±0.1mm |
|
机头上下升降Z轴 |
±0.1mm |
|
控制方式 |
工控机一体化控制 |
|
弯曲方式 |
1.有芯弯曲 2.无芯弯曲 3.推弯 4.缠绕式弯曲 |
|
外形尺寸 |
约5.2×1.5×1.25 |
