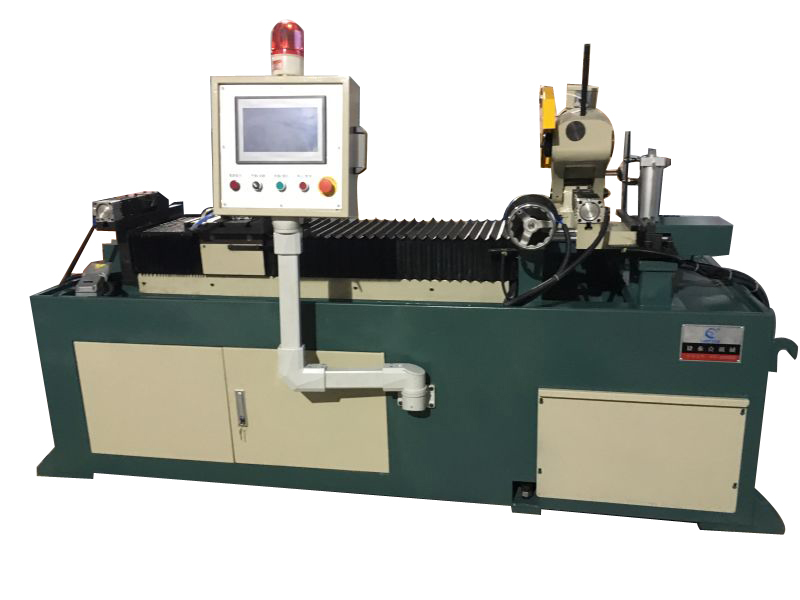

一、特点
1.本机采用人机界面控制,10寸触控大荧幕,界面开阔,操作简单。
2.伺服尾料处理装置,当材料剩余100mm以上时,自动切除尾料,避免了以前全自动切管机切割完后,尾料要单独再次切割,节省人工,提高了生产效率。
3.具有专利权的燕尾槽夹钳设计,夹钳受力更加均匀,夹料更加稳固,夹钳更加耐用,寿命长久
4.冷却液自动循环,确保切面光滑,锯片寿命长。
5.滑道自动给油润滑,运行平稳,机器寿命长。
6.采用PLC控制器,线路简单,维修简单。
7.AC伺服马达滚珠导螺杆,配合直线导轨,送料精准稳定,送料速度最大可达500mm/s以上。
8.单支材料可设定5种不同的长度,减少余料浪费。
9.设有自动侦测警报信息系统,方便用户排除故障。
10.独特设计的挡料装置,多根送料时挡住料头,使得料头对齐,最大限度减少被切断料头长度,节约材料。
二、参数
锯切能力(以软钢,单支材料为参考)建议切割厚度≤3.0mm头部回转角度:90º
圆管(mm): Φ90
方管(mm) :80*80
长方形管(mm):100*50
角型钢(mm):90*90
U型钢(mm):100*50
型号 |
CTK-76CNC |
马达(KW) |
1.AC伺服马达(尾料处理)ECMA-C20807RS 0.75Kw |
2.AC伺服马达(送料) ECMA-E21315RS 1.5Kw |
|
3.主轴驱动马达 YD100L-4/2 380V 2.4/3.0Kw 50Hz |
|
4.切割液马达 YSB5622 380V 150W 50Hz |
|
主轴转速(rpm) |
52/104 |
锯片尺寸 |
直径HSSφ250-Φ325 特殊Φ350 |
销孔(mm)2×φ11×PCD63 |
|
虎钳形式 |
单边 |
送料驱动方式 |
AC伺服马达+精密滚珠丝杆 |
尾料驱动方式 |
AC伺服马达+精密滚珠丝杆 |
料头长度(mm) |
10-20 |
料尾长度(mm) |
20-30 |
送料长度(mm) |
1.标准型6-1000mm (可多次送料) 2.加长型:可根据客户要求定做 |
工作气压(kg/c㎡) |
5-8 |
