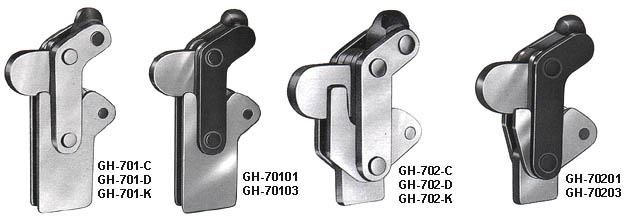

GH-702-C,GH-702-D,GH-702-K,GH-701-C,GH-701-D,GH-701-K台湾嘉手goodhand焊接组立式快夹
更新:2016/2/29 14:35:11 点击:
- 产品品牌 台湾嘉手goodhand
- 产品型号 GH-702-C,GH-702-D,GH-702-K,GH-701-C,GH-701-D,GH-701-K
- 产品描述
...
产品介绍
紧凑、多功能完美设计,加上特殊材料制作的枢轴和轴套等零件,保证承担繁重且高频次生产速度的需要,具有很高的耐久性。
用户需要在安装位置上将夹钳用焊接方式联接,并选择理想方向将手把焊装连接。
GH-701系列:
在设计的安装位置上将夹钳焊接安装,并在理想的空间位置焊装手把并点焊固定与手把连接的头部,使其操作方便自如。

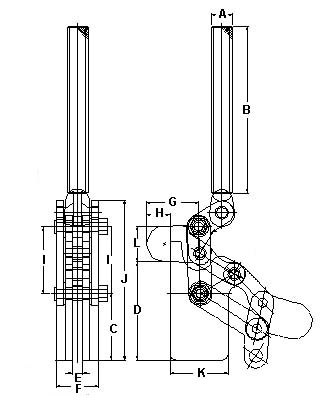

MODEL型号 |
HOLDING |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
WEIGHT自重 |
GH-702-C |
200KG |
Ø17.3 |
152.4 |
23.8 |
48 |
8 |
31.8 |
40 |
17 |
50.8 |
93 |
26 |
28 |
660G |
GH-702-D |
500KG |
Ø21.7 |
152.4 |
33.7 |
69 |
13 |
42 |
48.8 |
24.6 |
70 |
132 |
36.4 |
39 |
1470G |
GH-702-K |
1000KG |
Ø27.2 |
152.4 |
37.2 |
84 |
16 |
46 |
53 |
25 |
90 |
167 |
54 |
52 |
2610G |
GH-701-C |
200KG |
Ø17.3 |
152.4 |
50 |
14.5 |
8 |
31.8 |
40 |
17 |
50.8 |
121 |
44.5 |
28 |
600G |
GH-701-D |
500KG |
Ø21.7 |
152.4 |
66.8 |
102 |
13 |
42 |
48.8 |
24.6 |
70 |
165 |
50 |
39 |
1590G |
GH-701-K |
1000KG |
Ø27.2 |
152.4 |
80 |
123 |
16 |
46 |
53 |
25 |
90 |
205 |
63 |
52 |
2650G |
