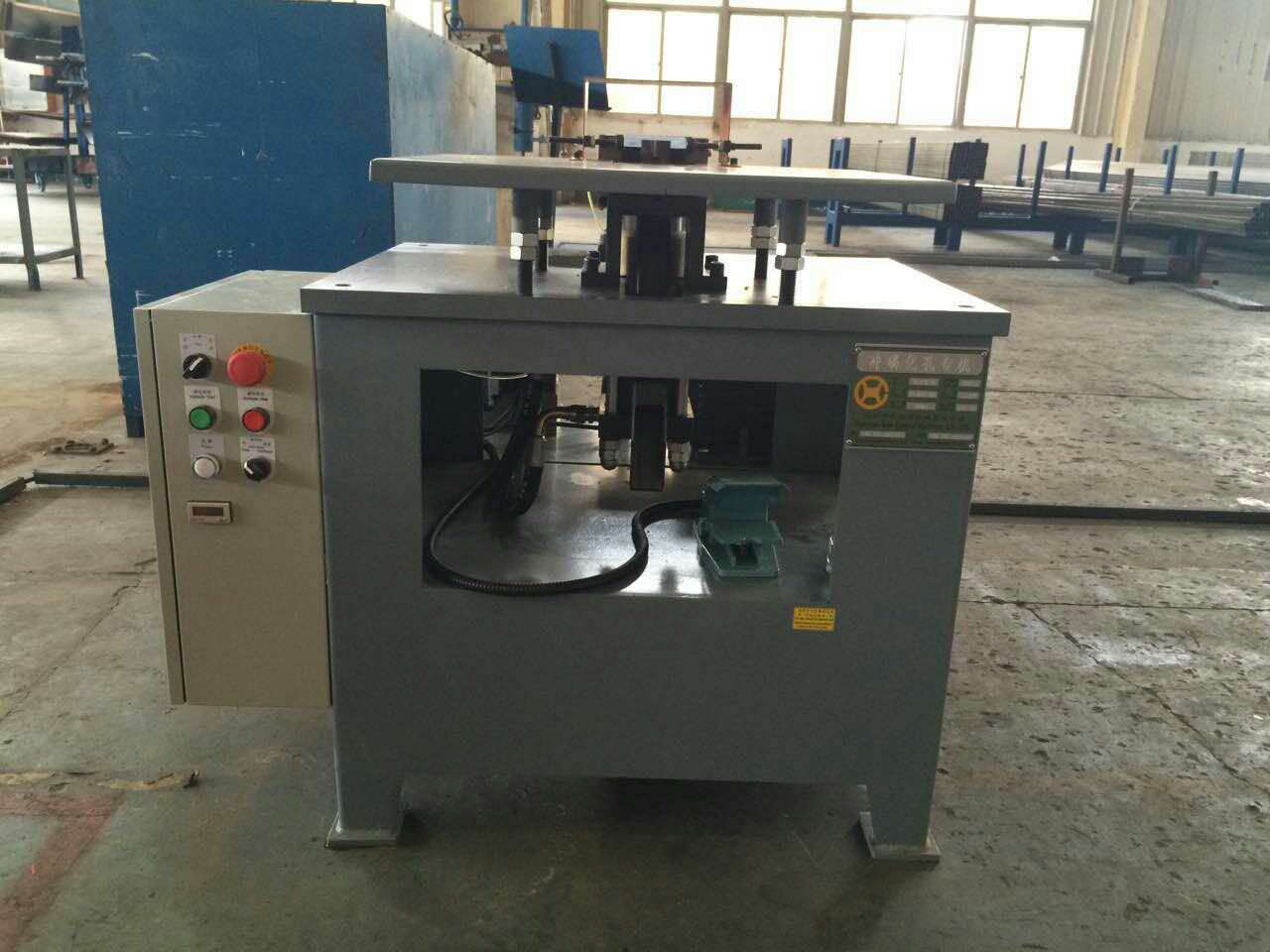

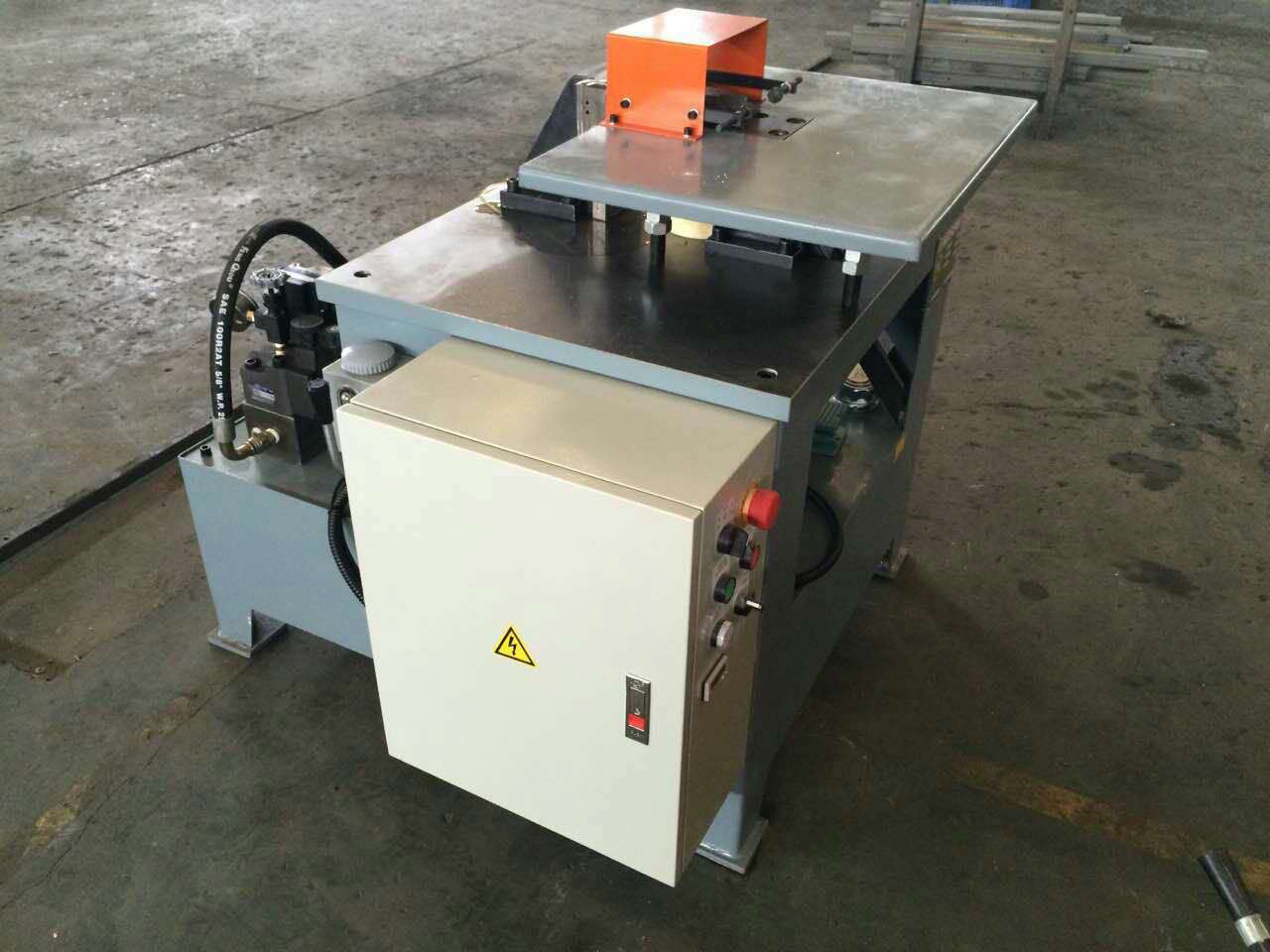

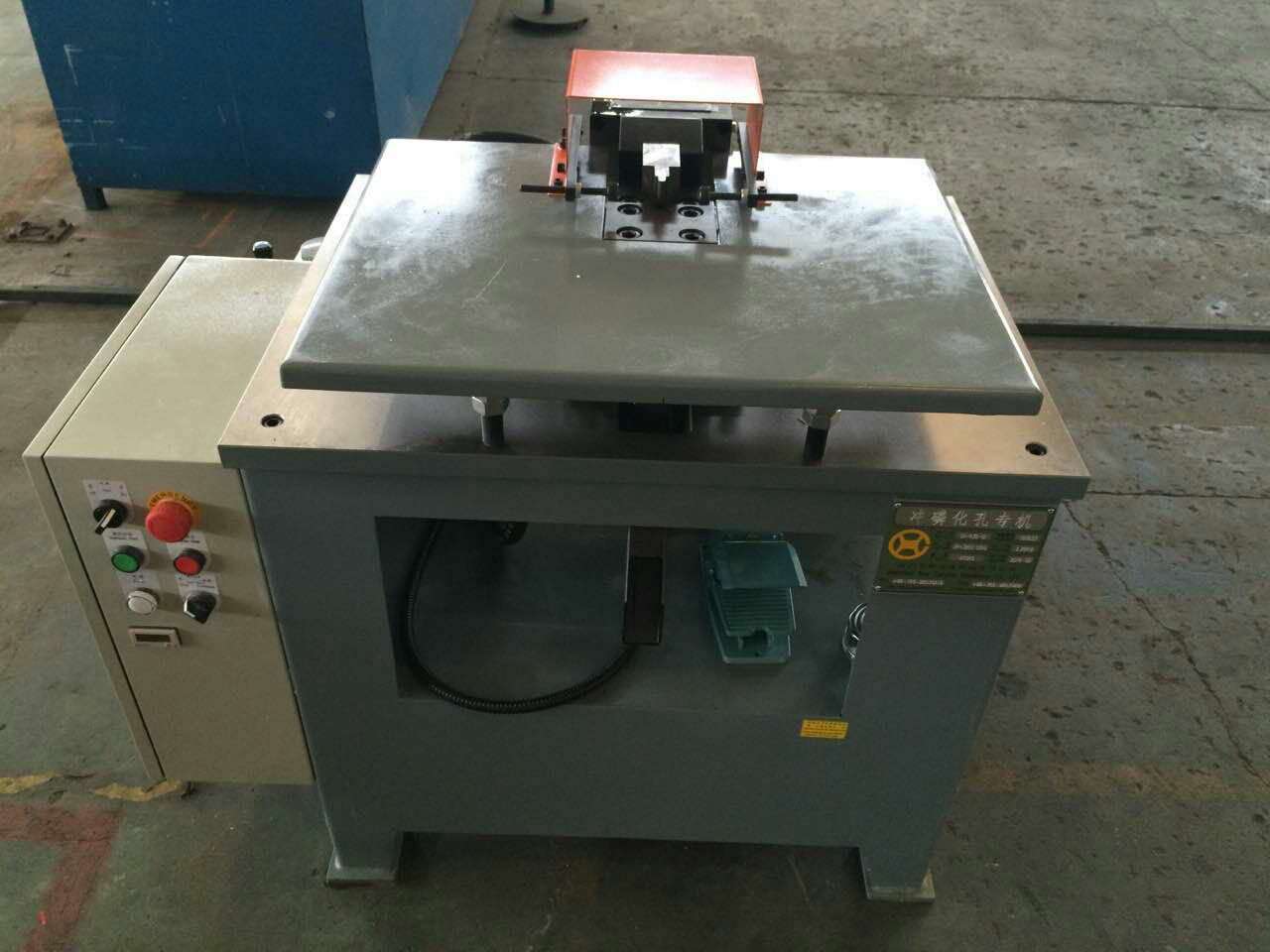

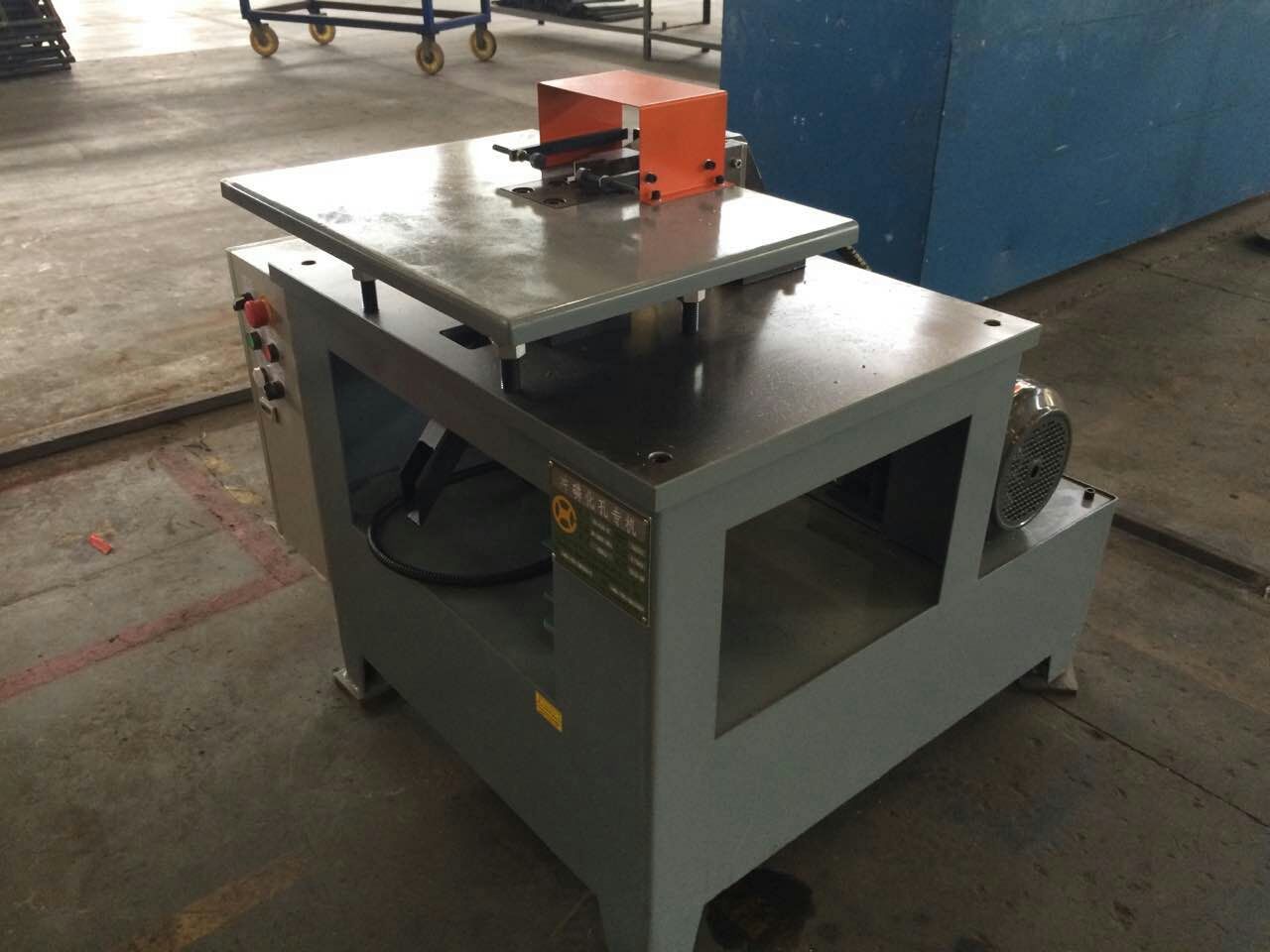

产品介绍
设备主要技术参数
项目 |
规格 |
最大工件壁厚 |
4mm |
最小开孔面 |
25mm |
U型孔最小毛刺高度 |
1mm |
冲模更换时间 |
5min |
适应范围
该设备用于客车竖直矩形管端头开磷化孔(U型孔)
尺寸范围
工件长度范围: 60~2500mm ;工件宽度范围: 30~160mm;工件高度范围: 25~80mm。
加工效率
以50*50*2mm两端直角的矩形钢为例,单头单面加工磷化孔(U型孔),生产节拍为30件/分钟(包含上料、下料工序)。
主要性能
用于冲矩型钢管端头U型孔的模具更换时间为5分钟;同等壁厚的矩形管规格不同时(除U型孔尺寸不同外),冲U型孔模具不用更换;该设备操作开关布置合理。设备优点噪音小,劳动强度低,效益高工作流程矩型管端部加工磷化孔(U型孔)
工艺流程
人工上料,端头插入模具内并定位 →模具闭合,工件在模具内单面冲出磷化孔(U型孔)→模具开启,人工下料(完成一个加工过程)→人工上料。
磷化孔尺寸推荐
推荐用于开孔面≥40mm 推荐用于开孔面<40mm
