客车座椅底框自动焊接线
更新：2016/9/29 13:49:53 点击：
- 产品品牌
- 产品型号
- 产品描述
...
产品介绍
一、设备功能
本机适用于客车座椅底架总成的自动化焊接流水线。
二、设备参数
设备产能：<30S/件；工位间距：1.5米；流水线上层：工装板移动速度为20m/min;流水线下层：工装板移动最大速度为40m/min，有减速段;模具库：工装板移动速度为13.5m/min;左提升机： 升降速度11.2m/min；
三、设备说明

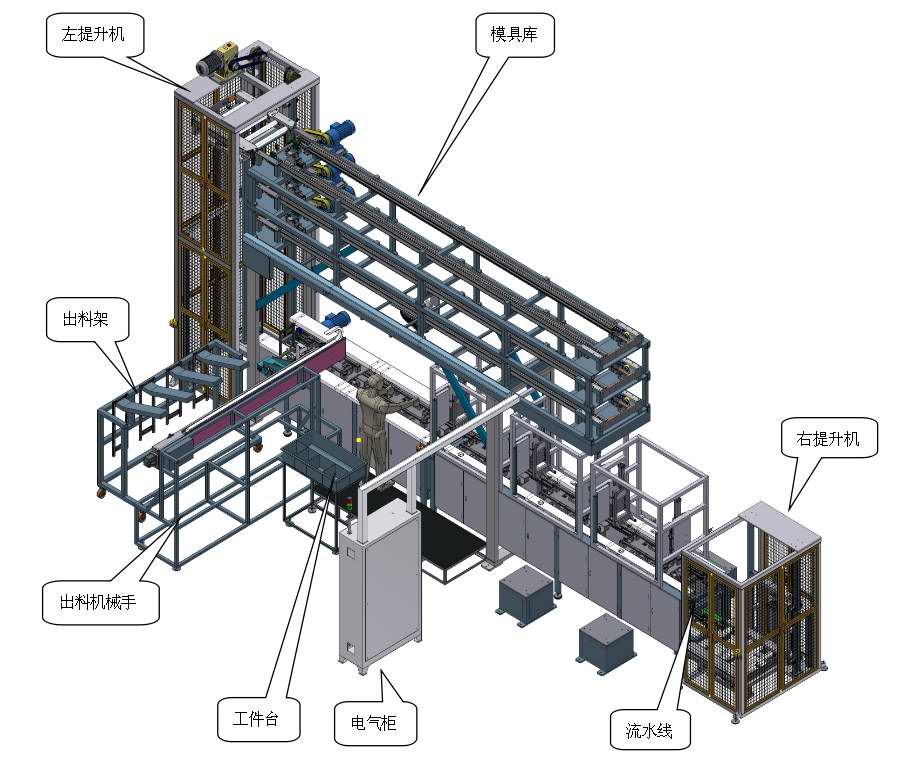

三维图：

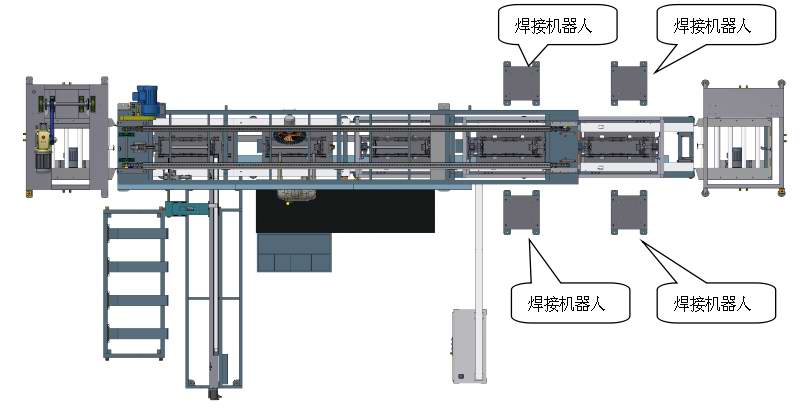

平面图：

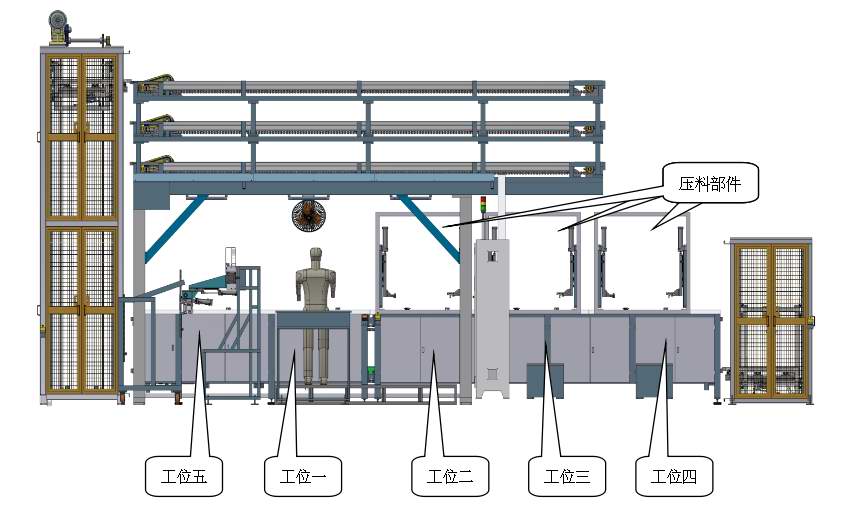

立面图：
工位二：压料部件使工件在夹具中精确定位，并检测工件安放是否正确；不正确报
工位三：压料部件使工件在夹具中精确定位，焊接机器人完成部分焊接；
工位四： 压料部件使工件在夹具中精确定位，焊接机器人完成部分焊接；
模具库：当有多种产品时，模具库可存放二套模具，加上流水线上一套，共三套；
